200L 1000L visuaalsete täisautomaatsete täitemasinate tootjana seab Somtrue alati kvaliteedi esikohale ning optimeerib pidevalt tootmisprotsessi ja kvaliteedijuhtimissüsteemi. Kontrollime rangelt iga linki tagamaks, et iga 200L 1000L visuaalne täisautomaatne täitmismasin vastab kõrgeimatele standarditele. Mõistame oma klientide jõudlus- ja töökindlusnõudeid, mistõttu me mitte ainult ei investeeri märkimisväärseid ressursse teadus- ja arendustegevusse ning innovatsiooni, vaid teeme ka tihedat koostööd oma partneritega tagamaks, et meie tooted vastavad meie klientide erinevatele vajadustele.

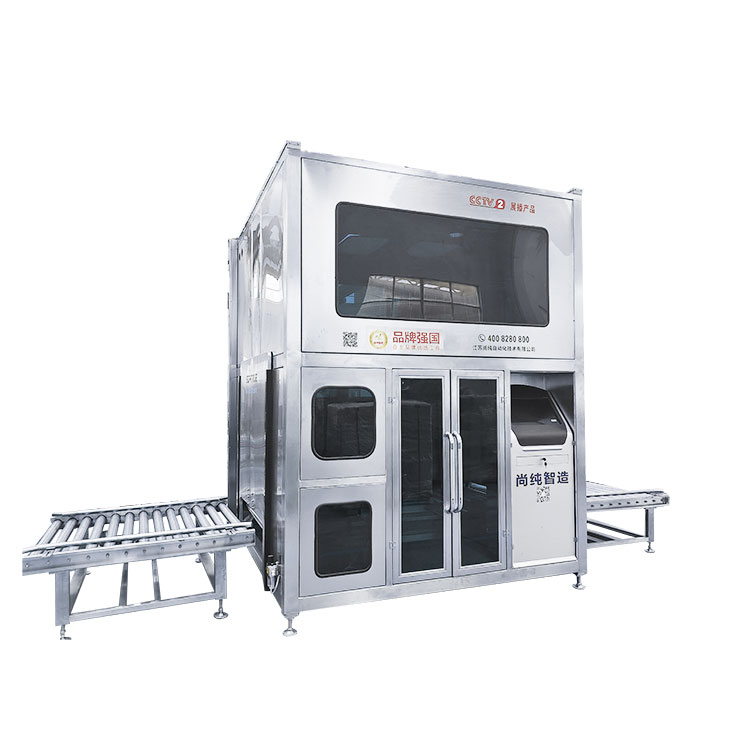

(Seadme välimus varieerub sõltuvalt kohandatud funktsioonist või tehnilisest uuendusest, olenevalt füüsilisest objektist.)
Somtrue on professionaalne tootja, kes on pühendunud ülemaailmsetele klientidele paremate toodete ja teenuste pakkumisele. Meie 200L 1000L visuaalne täisautomaatne täitmismasin pole mitte ainult koduturul hästi vastu võetud, vaid võitis laialdast tunnustust ka rahvusvahelisel turul. Läbi lakkamatute jõupingutuste ja pideva uuendustegevuse parandab Somtrue jätkuvalt oma tehnilist taset ja tootmisvõimsust, et vastata globaalsete klientide kasvavatele vajadustele. Usume, et läbi mõlema poole pingutuste ja koostöö loome parema tuleviku! Olgu tegemist olemasoleva kliendi või uue partneriga, ootame teiega koos kasvamist ning suuremat edu ja saavutusi. Vastame väljakutsele koos, loome klientidele suuremat väärtust ning jagame valdkonna arengut ja edusamme!
Nutikas pakkimissüsteem, mis on spetsiaalselt loodud 200 l tünnidele plahvatuskindlas keskkonnas 200 l tünni (kaasa arvatud kandiku) pakendamiseks. Visuaalse otsingu suudme abil saab see realiseerida 200-liitrise tünni automaatse pakendamise, automaatse avamise, automaatse sukeldumise, automaatse kiire täitmise, automaatse lekke, automaatse tihenduskeerme katte ja muud terved protsessid.
Täitmise põhiosa võtab vastu keskkonnakaitseraami, millelt saab vaadata akent, ning liigutab ukse automaatselt ämbrist sisse ja välja, mis võib täitmisel moodustada suletud ruumi. Selle masina elektriline juhtimisosa koosneb PLC programmeeritavast kontrollerist, kaalumismoodulist, visuaalsest süsteemist jne, millel on tugev juhtimisvõime ja kõrge automatiseerimisaste. Tünni täitmise puudumisel ei ole tünni suudme täitmine lubatud, et vältida materjalide raiskamist ja saastumist, nii et masina elektromehaaniline integreerimine on olnud täiuslik.
Täitekoguse kontrolli teostamiseks kasutatakse kaalumise tööpõhimõtet. Täiteventiili avanemisaega juhib programmeeritav kontroller PLC ja materjal voolab (või transporditakse läbi pumba etteande) mahutisse. Selle masina täiteosakond teostab kiiret ja aeglast täitmist läbi kahekordse paksu ja õhukese torujuhtme ning aeglane täitmisvool on reguleeritav. Esialgsel täitmisel avatakse kahekordne torujuhe korraga. Pärast täitmisperioodi tõuseb sukeldumissilinder tünni suudme asendisse, toortorustik suletakse ja õhuke torujuhe täitub aeglaselt kuni seatud üldise täitemahuni. Automaatne tsentrifuugimine toimub täitmise lõpus.
Seadmel on kaalumis- ja tagasisidesüsteem, millega saab seadistada ja reguleerida kiiret ja aeglast täitmismahtu.

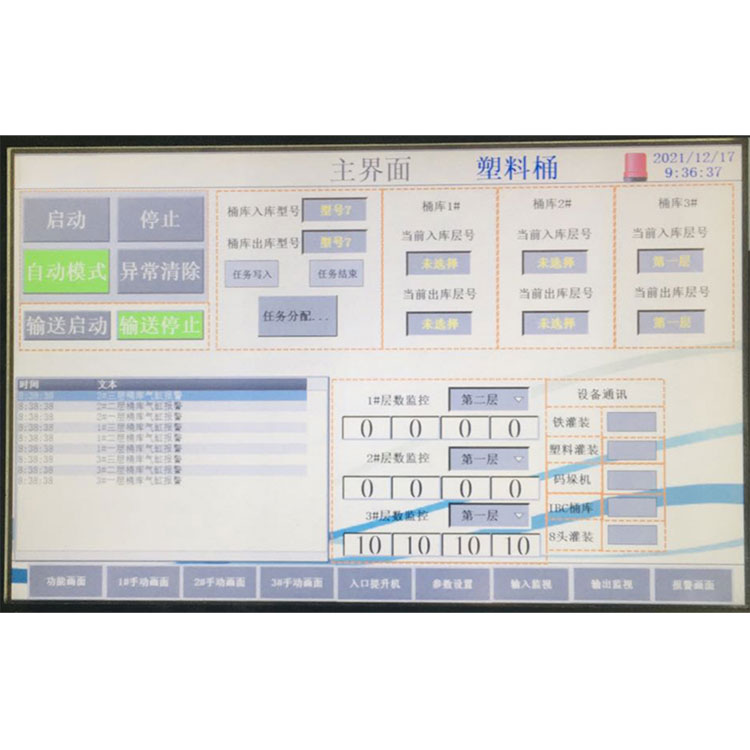

Puuteekraan suudab samaaegselt kuvada praegust kellaaega, seadme tööolekut, täitekaalu, kumulatiivset väljundit ja muid funktsioone.
Seadmel on häiremehhanismi, tõrkekuva ja kiire töötlemise skeemi funktsioonid.
Täitmisliinil on blokeerimiskaitse funktsioon, täitmine peatub automaatselt ja täitmine automaatselt, kui täidis on paigas.
See masin on varustatud kogu kattega, ämbri üks külg on avatud, säilitage loomulik ventilatsioon; ülejäänu on suletud konstruktsioon, akendega ja varustatud väikese ventilatsiooniga käsitsi juhtimiseks.
See masin on täielikult suletud kaas, surveliidesega, võib seadmeid mikrolaadida, vähendada välist gaasi seadmesse.
Plahvatuskindel tüüp: | Exd ii BT4 |
Kontuuri mõõtmed (pikkus, laius ja kõrgus) mm: | 2400*2800*3000 |
Sobiv tünni tüüp: | 200L rauast tünn (4 tünni / kandik) |
Kaaluvahemik: | 0-1500 kg |
Täitmise täpsus: | ± 200g (200L tünnimeeter) |
Skaala väärtus: | 200g |
Toiteallika võimsus: | AC380V / 50Hz; 10 kW |
Gaasi tarneallikas: | 0,6 MPa; 1,5 m³ / h liides: φ 12 voolik |

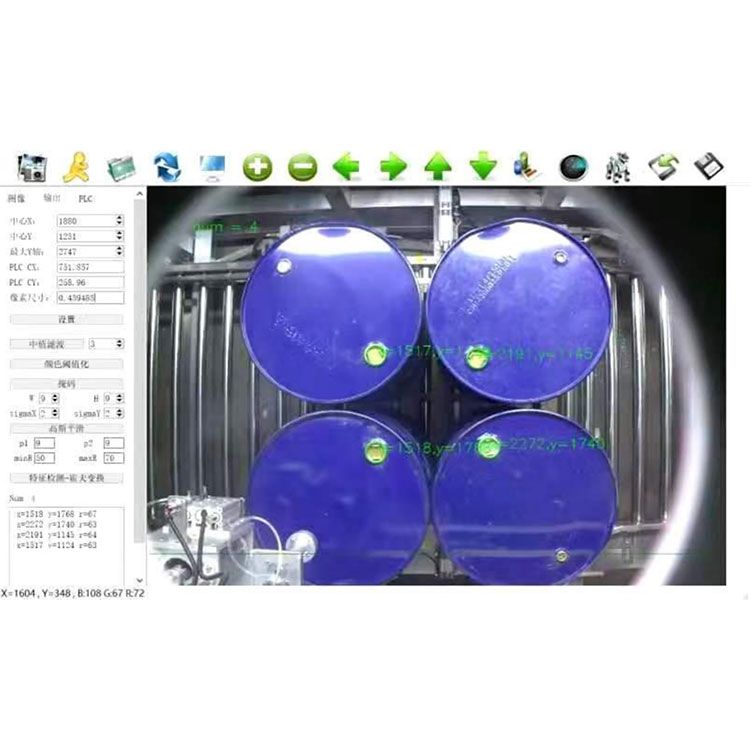

Visioon: tööstusliku intelligentse kaamera kasutamine, mis on töötamiseks laaditud visuaalse plahvatuse isolatsiooni masina kasti. Nutikas kaamera ja PLC juhtkoordinaatide liikumissüsteem suunavad täitepüstoli tünni porti. 3 D koordinaatide liikumissüsteem: juhtsiinide süsteem ja plahvatuskindel aeglustusmootor.
Peamine funktsioon:
Automaatne otsing: visuaalne positsioneerimine, koordinaatide liikumise süsteemi otsing, täiterelva tilga täitmine.
Kiire ja aeglane topeltkiirusega automaatne kvantitatiivne täitmine: täitmise täpsuse ja tootmisvõimsuse tagamiseks;
Täitmisvorm: täitmine vedelikutasemel või selle all;
Pneumaatiline alusklapp on alati laialt avatud, lisage aeglaselt esiotsa voolupiirang - aeglustage täitepüstoli väljalaskeava voolukiirust;
Vedeliku tassi disain – minimeerida jääkvedeliku lekkimist pärast perfusiooni;
Automaatne ja käsitsi kvantitatiivne täitmine - lihtne kasutamine ja hooldus;
Automaatne koorimisfunktsioon – ületab täitmismahuti ebaühtlaste kaalutegurite mõju täpsusele;
Väärtuspunktiga reguleeritav-kvantitatiivne täidis, mis on kohandatud mitmele kaaluvahemikule;
Automaatdiagnostika, rikkealarm-parandada süsteemi töökindlust;
Turva-blokeering-kopp paigas, pihustuspüstol alla; täitke relva ülaosa toru tagasitulek;
Iselukustuv juhtseade – katsetage düüsi enne täitmist;
Toote seadistamise salvestusruum – saab salvestada kuni mitmesuguseid erinevaid toodete kaalu seatud väärtusi ja sellega seotud perfusiooniparameetreid;
Tolerantsi tuvastamine - täitmisvea automaatne tuvastamine;
Puuteekraan-Hiina liides, intuitiivne ja mugav seadistus.
Häireteade – täpne kuni tõrkepunktini.
Kogu sari koosneb mitmest PLC-süsteemist, mida saab iseseisvalt juhtida ja üksteist lukustada. Sellel on süsteemi enesekontrolli, veakuvari häire, täpsuse, kiiruse, väljundi jne funktsioonid. Igal süsteemil on oma inimene-masin liides ning kõiki parameetreid saab juhtida inimene-masin liidesel. Esitage üksikasjalik torujuhtme juhtimise protsessi vooskeem ja loogikaskeem.
Saab salvestada täitematerjali tüüpi, partii kogust, kuupäeva, tünni kaalu, säilitusaega ja muid salvestusfunktsioone

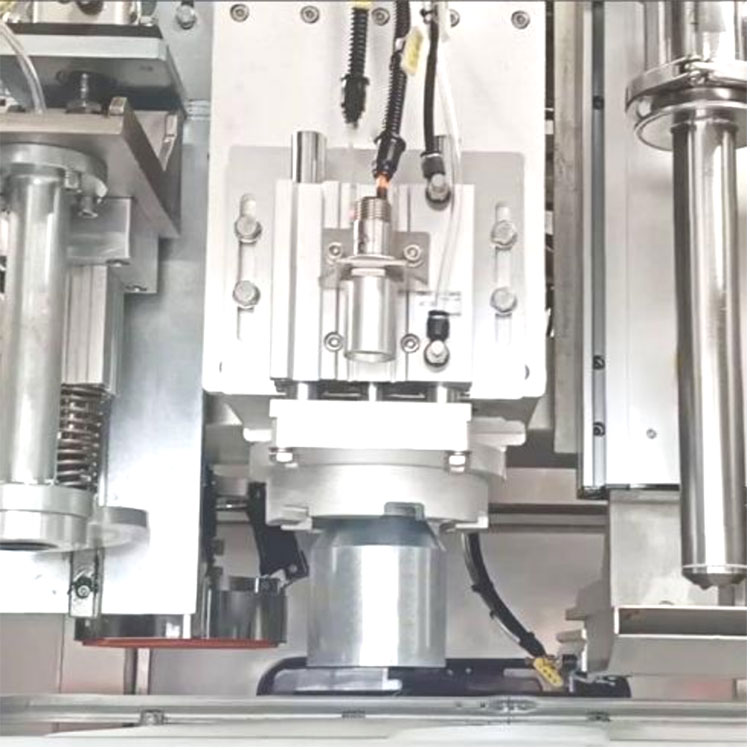

Täitepüstoli pea: välise blokeeringu kujul, sukeldub täitmise ajal automaatselt püstoli suudmesse (toru põhja) ja tõuseb pärast täitmist automaatselt üles. Täitepüstoli pea on õõnsa konstruktsiooniga ja materjali saab pärast püstolipea sulgemist puhastada, et vältida materjali pritsimist.
Täitepüstoli pea alumine osa on varustatud silindriga väljaulatuva vedelikuplaadiga. Pärast täitmist tõuseb täitepea ja tühjendusplaat ulatub välja, et vältida materjali saastumist pakkimis- ja transpordiliini korpust. Vedeliku ühendusketas on mõeldud vabakäeliseks lahtivõtmiseks, mida saab lahti võtta ilma tööriistadeta ja on mugav puhastada.
Avatud kate, pöörlev kaaneosa: kasutades ettevõtte patenteeritud tehnoloogiat, saab pakendada pöörleva kattepea ja tünni pinna vertikaalselt ning see võib olla sile, hõlpsasti avatav ja tsentrifuugitav kate, ei kahjusta katet, ei kahjusta katet , tiheda katte tihendusaste on kõrge.
Materjali täitmise parameetrite seadistamine ja kasutamine puutetundliku ekraani abil, lihtne ja intuitiivne ning temperatuurinäidik, tõrkediagnoos ja alarm, kiire funktsioon. Sellel on mälusalvestusprogrammi funktsioon, see võib salvestada mitu parameetrikomplekti ja vaadata ajaloolisi andmeid. Saab automaatselt arvutada mõõtehälbe ja seda saab nimetada erinevate programmide jaoks, muuta erinevaid spetsifikatsioone või muuta tootmisvõimsust, on vaja ainult kohandada erinevaid parameetreid, võib parandada töö efektiivsust. Täitmise täpsuse tagamiseks kasutab kaalumissüsteem kuulsa Ameerika kaubamärgi andurit. Lisaks on süsteemil õlikaitse funktsioon ning andurit on mugav paigaldada, eemaldada ja parandada.
Skaalalaual on kaitsefunktsioon, kui relvatoru pea pöördub püssipea automaatselt tagasi. Ja kaitstud maksimaalse täitmisajaga.
turvablokeering
Ohutuslukustus sööda saidil:
Paigaldage nupp number 1 ja 2 söötmise ajal. Kui kandik on peal asetatud ja transporditud, vajutage nuppu nr 1 ja seejärel kannab koosteliin tähist nr 1 ja toimetab kandiku nr 1 täiteseadmesse.
Veel kord, kui kandik on salve asetatud ja sellel transporditud, vajutage nuppu nr 2. Seejärel kannab konveieri mark nr 2 ja toimetab kandiku nr 2 täiteseadmesse.
Kui nr. 1 täitmine tühjendatakse, koosteliinil on nr 1 valmidusmärk ja see ei lähe nr 2 täiteseadmesse järgmisesse jaama.
Täitmise turvalukustus:
satety exit:
Kui turvauks avaneb, peatage käimasolev toiming;
Pärast turvaukse sulgemist eemaldatakse ebatavaline juurdepääsukontroll ja täitmine jätkab tavapärast toimimist.
Sukeldumise blokeering:
Väljaspool täitekambri suudmest genereeritakse ebanormaalse alarõhu häire ning täitepea tõuseb algsesse asendisse ja lahendatakse käsitsi sekkumisega.
Ülekaaluline täitmine:
Täitmise test täitmise ületunnitöö, kogu masina täitmise peatamine, häire, käsitsi sekkumine.
Täitmise ummistumise alarm
Kaamera võtab ebatavalise häire
Ebanormaalne sissetuleva ja väljamineva materjali häire
